led显示屏单元板故障总结以及维修方案

发布日期:2023-01-30 09:27浏览次数:

   led单元板,是在显示屏中使用非常多的,我们也知道不管是什么,使用时间长了都会出现一些问题,对于led单元板维修大家知道多少呢?本文总结了led单元板常见故障以及维修方案,在这里分享给大家!

   一、led单元板整板不亮

   led单元板出现整板不高,这时检查led单元板的供电电源与信号线连接有没有问题,再检查led单元板的测试卡。加入led单元板的测试卡红灯闪动,就表示测试卡正常,反之就是接触不良。然后再确定led单元板的74HC245没有短路现象。

   二、led显示屏的画面重叠

   这时候检查led单元板的A、B、C、D信号输入口,测试端口与到245间有没有断线或短路,确定led单元板的A、B、C、D各信号输出是不是正常。

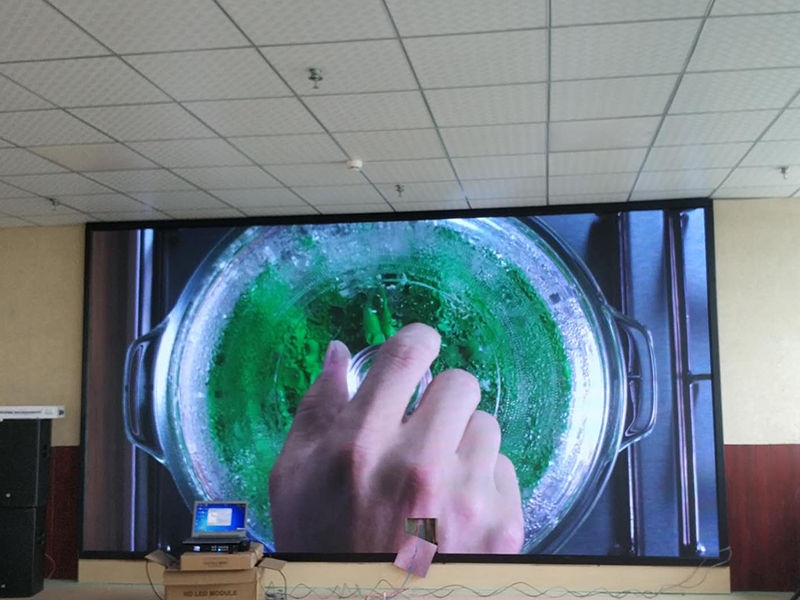

led显示屏


   三、全亮或一部分不亮

   如果是led显示屏全亮或一部分不亮,这时候需要检测led单元板138到4953间的线路是不是接触不良或短路。

   四、工作时,有单点或多点没亮

   首先需要找到led单元板对应的控制脚,更换led单元板或显示灯。

   五、扫描时,有几个或多个点亮

   检测led单元板的A、B、C、D各信号之间是否短路,4953输出端有没有接触不良。

   六、工作时候一列或几列不亮

   在led单元板上找到控制对应的脚列的点,再进行对这些点测量,检查led单元板的驱动IC(74HC595/TB62726)输出端连接是否正常。

   七、led显示屏缺色

   出现显示缺色,需要检测led单元板的颜色的数据端,确定led单元板颜色输出端的数据信号的连数据是否正常。

   八、led显示屏混乱

   显示紊乱主要是输出端的问题,需要对led单元板检测输出端的锁存端是否连接成功,或led单元板输出端的信号有没有短路。
